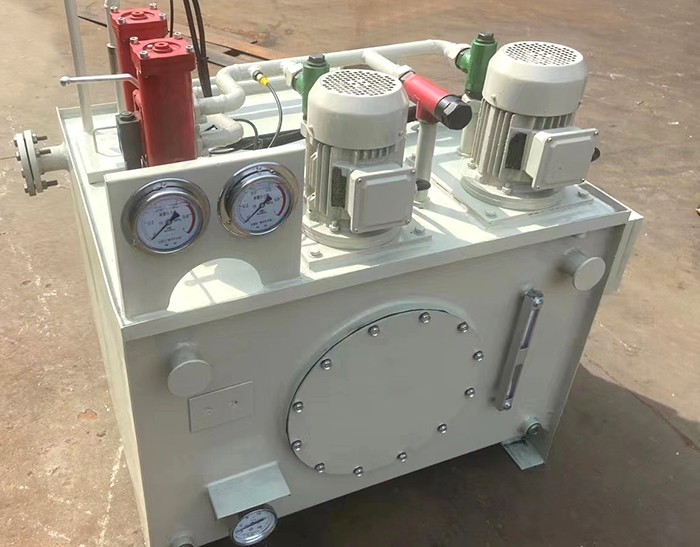

低壓稀油站主要由油箱(內置磁網過濾器)、低壓油泵裝置、單向閥、雙筒網式過濾器、板式冷卻器(列管式冷卻器)、閥門、自動切斷電加熱器、溫度計、壓力表、壓力控制器、油位尺(觀察)、油位報警器等組成。
?。?)油箱
主要功能是蓄油,還兼作散熱和沉淀油液中的雜質。
?。?)加熱器
對油箱中的油液進行加熱。當油箱中油液的溫度低于下限設定值時,電加熱器自動進行加熱;油液的溫度達到正常設定值時,自動停止工作。
?。?)兩臺油泵裝置(一般情況下)
常用的泵組有螺桿泵和齒輪泵:在稀油站中設有兩個流量相等、壓力相同的油泵,一個為主油泵,一個為備用油泵。在正常工作時,系統油站中只需開動一個油泵便能滿足整個機組的需要。另一個備用油泵,隨時準備投入運行。
?。?)雙筒網式過濾器其位于板式冷卻器(列管式換熱器)之前,油在過濾器中的通過能力與其粘度有關,粘度大,通過能力差,反之通油能力好;溫度高,則粘度下降通過能力好,過濾效果也較好,先過濾后冷卻即達到此目的。
?。?)板式冷卻器(列管式冷卻器)設備連續運轉產生的熱量由潤滑油帶走并儲存熱量,當潤滑油經過冷卻器時,其儲存的熱量由冷卻水帶走,以保證將油溫控制在設備使用條件下的溫度范圍內。
?。?)回油磁(柵)網過濾裝置
裝在稀油站油箱回油口處,主要用于對從潤滑點返回的油液中鐵磁性和非鐵磁性雜質進行過濾。
?。?)安全閥保證系統的最高工作壓力不超過其設定值,系統壓力達到設定值時,安全閥打開,部分或全部油液經過該閥流回油箱。
?。?)儀表
顯示系統中不同部位的溫度、壓力、液位數值等,以便于操作者直觀了解系統的工作狀況。
?。?)控制元件和電控柜
檢測稀油站系統中的溫度、壓力、壓差、液位等參數,當達到設定值時,向電控柜發出信號,由電控柜控制系統某主元件工作或發出聲光報警信號。
?。?0)液位控制器
控制油箱的油位,判斷油位是否正常。當油箱油位面不斷地下降到最低允許油位時,液位控制器發出低液位報警型號,同時強迫油泵和主機停止運行;當油箱油位面不斷升高(可能是水或其他介質進入油箱內),達到最高油位液面時,則發出高液位報警信號,應立刻檢查,采取措施,消除故障。
以上就是關于稀油站組成的介紹,希望對你有幫助。
